Θέλω να ελέγχω την ποιότητα με κάμερα
Οπτικός έλεγχος ποιότητας με κάμερα στη γραμμή παραγωγής
Η κάμερα ελέγχει κάθε τεμάχιο, όχι ένα δείγμα στο τέλος της βάρδιας. Βλέπει αν λείπει το καπάκι, αν η ετικέτα είναι στραβή, αν η ημερομηνία λήξης τυπώθηκε σωστά — και βγάζει το λάθος από τη γραμμή πριν φτάσει στον πελάτη σας.
Τι καθορίζει τη σωστή λύση
- Τι ελέγχετε — παρουσία, θέση, κωδικό, κείμενο, διάσταση ή όγκο.
- Ρυθμός γραμμής — πόσα τεμάχια το λεπτό περνούν μπροστά από την κάμερα.
- Φως και περιβάλλον — αντανακλάσεις, γυαλιστερές επιφάνειες, σκόνη, υγρασία.
- Τι γίνεται με το λάθος — αυτόματη απόρριψη, σήμα στον χειριστή ή στάση της γραμμής.
- Πού πάει η πληροφορία — μόνο στη γραμμή ή και καταγραφή σε PLC, ERP ή βάση δεδομένων.
Για αυτό έχουμε 4 λύσεις

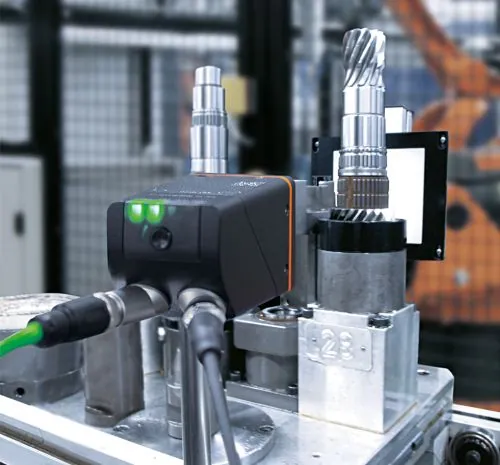

1. Έλεγχος παρουσίας και πληρότητας
Τι είναι: Κάμερα που συγκρίνει κάθε τεμάχιο με ένα σωστό δείγμα που της έχετε δείξει.
Πότε ταιριάζει: Όταν θέλετε να ξέρετε αν υπάρχει το καπάκι, η ετικέτα, το εξάρτημα ή η τσιμούχα, και αν μπήκε στη σωστή θέση.
Εξοπλισμός: ifm O2D5.
2. Ανάγνωση και έλεγχος κωδικών και κειμένου
Τι είναι: Κάμερα που διαβάζει barcode, QR και DataMatrix, αλλά και τυπωμένο κείμενο (OCR), και ελέγχει ότι είναι σωστά και ευανάγνωστα.
Πότε ταιριάζει: Όταν πρέπει να είστε σίγουροι ότι το LOT, η ημερομηνία λήξης και ο κωδικός είναι σωστοί σε κάθε συσκευασία — ή όταν θέλετε ιχνηλασιμότητα ανά τεμάχιο.
Εξοπλισμός: ifm O2I5 ή ifm O2U, που συνδυάζει ανάγνωση κωδικών και έλεγχο ποιότητας στην ίδια συσκευή.

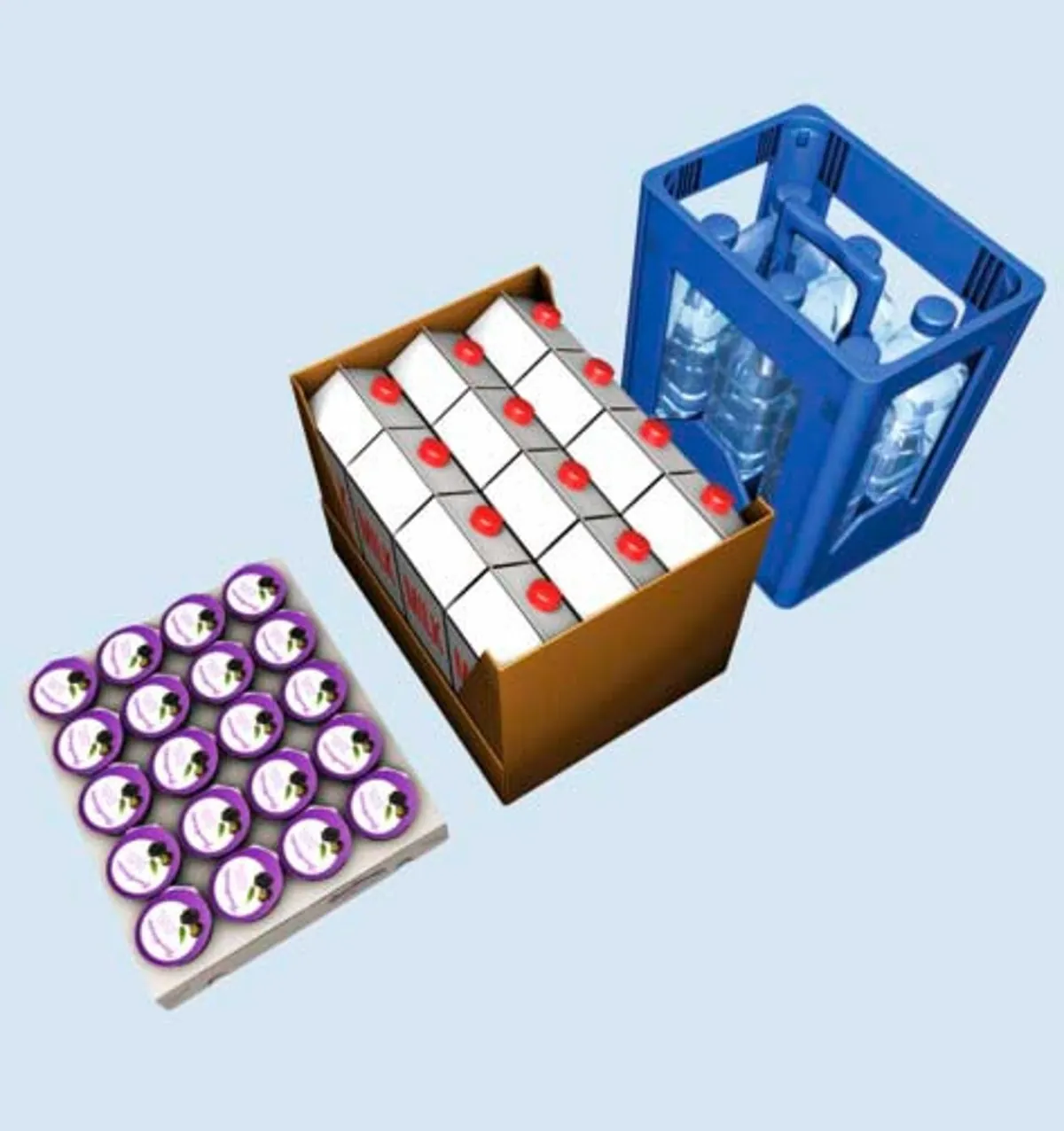

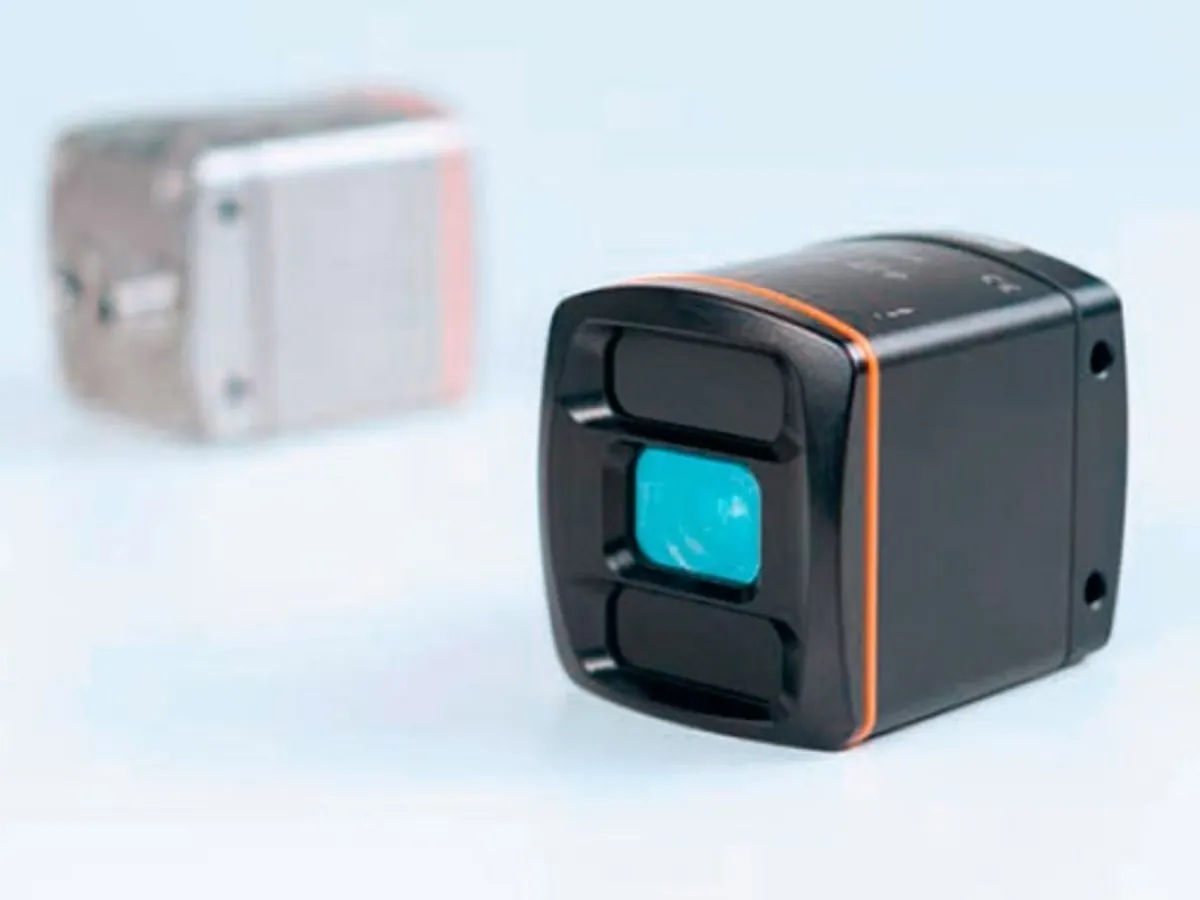

3. Έλεγχος σε 3D: πληρότητα, διαστάσεις, στάθμη
Τι είναι: Κάμερα που βλέπει σε βάθος. Μετρά ύψος, όγκο και αν λείπει κάτι μέσα σε ένα κιβώτιο.

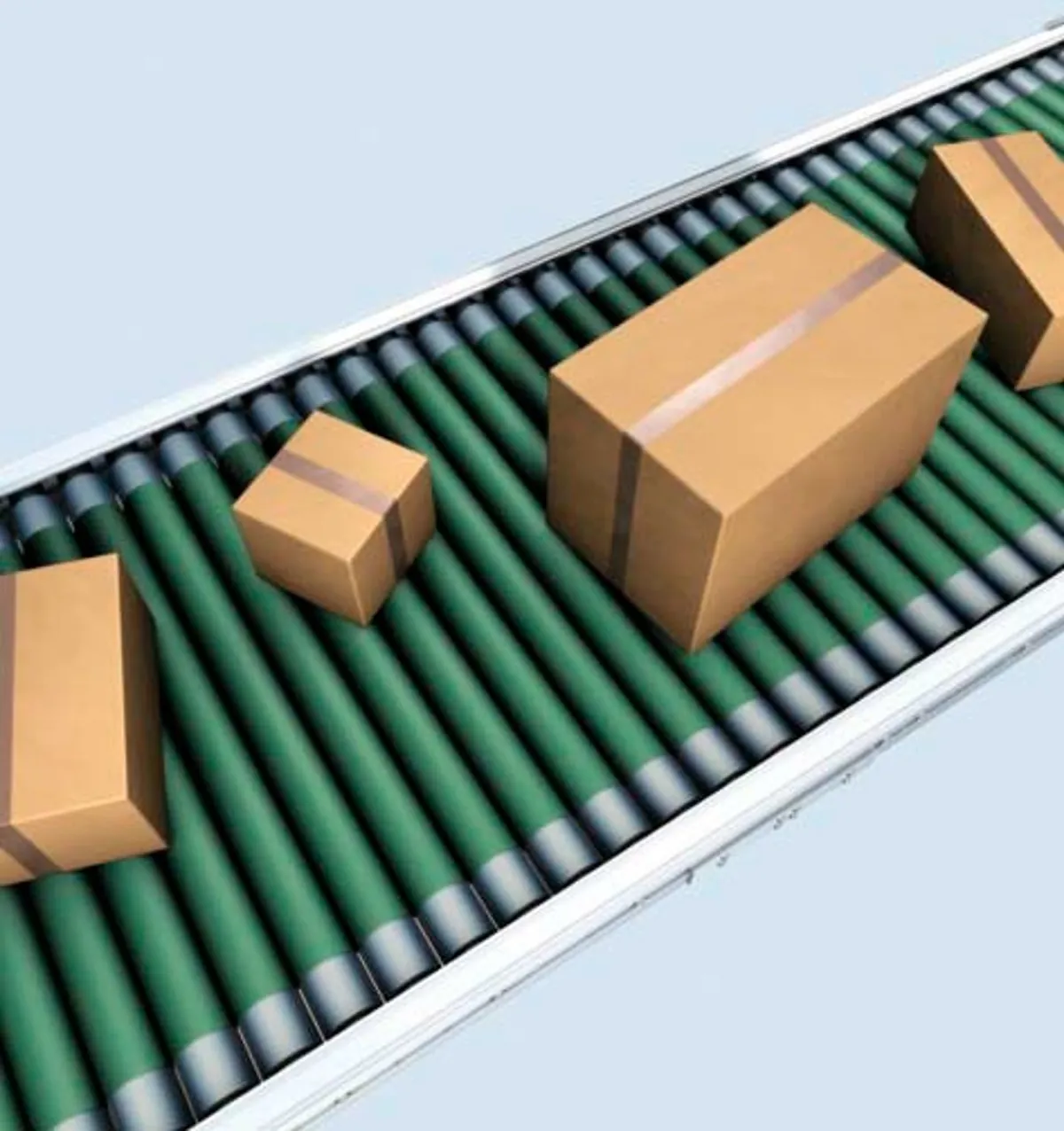

Πότε ταιριάζει: Όταν θέλετε να ελέγχετε ότι το κιβώτιο είναι γεμάτο πριν κλείσει, να μετράτε διαστάσεις δεμάτων ή τη στάθμη σε δοχεία.
Εξοπλισμός: ifm O3D, με έτοιμες εφαρμογές για πληρότητα κιβωτίου, διαστάσεις και στάθμη, σύμφωνα με τον κατασκευαστή.

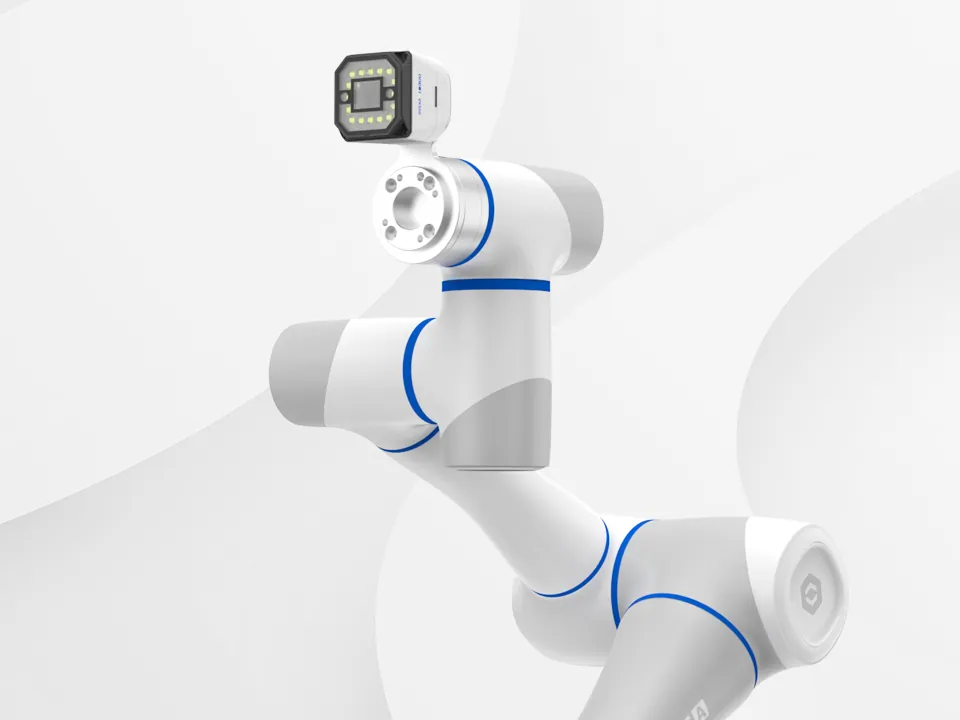

4. «Μάτια» για το ρομπότ
Τι είναι: Κάμερα που εντοπίζει τη θέση και τον προσανατολισμό του τεμαχίου και τα στέλνει στο ρομπότ.
Πότε ταιριάζει: Όταν τα τεμάχια δεν έρχονται πάντα στην ίδια θέση και το cobot πρέπει να τα βρει για να τα πιάσει — π.χ. διαλογή από κάδο ή ξεπαλετοποίηση.
Εξοπλισμός: DOBOT VX500 ή ifm O2U με βαθμονόμηση ρομπότ–κάμερας.
Ποια λύση σας ταιριάζει
| Θέλετε να ελέγχετε | Η λύση |
|---|---|
| Αν υπάρχει και είναι σωστά τοποθετημένο κάτι (καπάκι, ετικέτα, εξάρτημα) | 1 · Παρουσία και πληρότητα |
| Αν ο κωδικός, το LOT ή η λήξη είναι σωστά και ευανάγνωστα | 2 · Κωδικοί και κείμενο |
| Αν το κιβώτιο είναι γεμάτο, τι διαστάσεις ή στάθμη έχει | 3 · Έλεγχος σε 3D |
| Πού βρίσκεται το τεμάχιο για να το πιάσει ρομπότ | 4 · «Μάτια» για το ρομπότ |
Αν θέλετε να εντοπίζετε πολύ μικρά επιφανειακά ελαττώματα (γρατζουνιές, μικρορωγμές), αυτό χρειάζεται ειδική μελέτη φωτισμού και οπτικών — θα σας το πούμε από την πρώτη συζήτηση.
Δεν ξέρετε ποια σας ταιριάζει; Πείτε μας τι θέλετε να ελέγχετε. Ζητήστε τεχνική συζήτηση
Πώς δουλεύει
- Δείχνετε το σωστό. Δείχνετε στην κάμερα ένα σωστό τεμάχιο· αυτό γίνεται το μέτρο σύγκρισης.
- Ρύθμιση χωρίς προγραμματισμό. Η ρύθμιση γίνεται από οθόνη, με το λογισμικό του κατασκευαστή, χωρίς γνώσεις προγραμματισμού.
- Απόφαση σε κάθε τεμάχιο. Σωστό ή λάθος, πάνω στη γραμμή, χωρίς να σταματήσει η ροή.
- Σύνδεση με τη γραμμή. Το αποτέλεσμα πηγαίνει σε PLC, μηχανισμό απόρριψης ή σύστημα καταγραφής (TCP/IP, PROFINET, EtherNet/IP, IO-Link, σύμφωνα με τον κατασκευαστή).
Πώς δουλεύουμε: από τη συζήτηση στη γραμμή
- Συζήτηση — μας περιγράφετε τι θέλετε να ελέγχεται, με φωτογραφίες καλών και κακών τεμαχίων.
- Πρόταση — κάμερα, φωτισμός, απόρριψη και σύνδεση, με κόστος.
- Επίσκεψη — φως, θέση τοποθέτησης, ρυθμός γραμμής.
- Δοκιμή σε δείγματα — όταν το έργο προχωρά, ελέγχουμε ότι η κάμερα ξεχωρίζει αξιόπιστα το σωστό από το λάθος.
- Εγκατάσταση και εκπαίδευση — στη γραμμή σας, με την ομάδα σας.
- Service — υποστήριξη και αλλαγές όταν αλλάζουν τα προϊόντα σας.
Παράδειγμα εφαρμογής
Έλεγχος ότι η ημερομηνία λήξης τυπώθηκε σωστά
Ο εκτυπωτής τυπώνει LOT και λήξη σε κάθε συσκευασία. Αμέσως μετά, η κάμερα διαβάζει το κείμενο και το συγκρίνει με αυτό που έπρεπε να τυπωθεί. Αν λείπει, είναι θολό ή είναι λάθος, η συσκευασία απορρίπτεται και ο χειριστής ειδοποιείται.
Έτσι ένα φυσίγγιο που τελειώνει ή μια λάθος ρύθμιση δεν γίνεται ανάκληση παρτίδας. Και έχετε καταγραφή ότι κάθε τεμάχιο ελέγχθηκε.
Σε τρία βήματα, πάνω στη γραμμή
1 · Εκτύπωση — ο εκτυπωτής τυπώνει LOT και λήξη.
2 · Ανάγνωση — η κάμερα διαβάζει και συγκρίνει.
3 · Απόφαση — σωστό συνεχίζει, λάθος απορρίπτεται.
Για να σας προτείνουμε λύση, χρειαζόμαστε
- Φωτογραφίες καλών και κακών τεμαχίων
- Τι ακριβώς θέλετε να ελέγχεται
- Τεμάχια ανά λεπτό
- Φωτογραφία του σημείου της γραμμής όπου θα μπει η κάμερα
- Τι πρέπει να γίνεται όταν βρεθεί λάθος
Συχνές ερωτήσεις
Χρειάζεται να ξέρω προγραμματισμό;
Όχι. Η ρύθμιση γίνεται από οθόνη· σας εκπαιδεύουμε να προσθέτετε νέα προϊόντα μόνοι σας.
Τι γίνεται με τον φωτισμό του χώρου;
Ο φωτισμός είναι το πιο κρίσιμο σημείο. Τον ελέγχουμε στη δοκιμή και, όπου χρειάζεται, προσθέτουμε δικό του φωτισμό ή φίλτρα στην κάμερα.
Απορρίπτει μόνη της τα λάθος τεμάχια;
Η κάμερα δίνει το σήμα· την απόρριψη την κάνει ένας μηχανισμός (π.χ. αέρας ή βραχίονας) που προτείνουμε και εγκαθιστούμε μαζί.
Συνδέεται με το PLC ή το ERP μας;
Ναι. Το αποτέλεσμα κάθε ελέγχου μπορεί να πηγαίνει στο PLC της γραμμής και να καταγράφεται.
Μπορεί να ελέγχει πολλά προϊόντα στην ίδια γραμμή;
Ναι. Κάθε προϊόν αποθηκεύεται ως ξεχωριστή ρύθμιση· αλλάζετε προϊόν από την οθόνη.
Πόσο γρήγορα ελέγχει;
Εξαρτάται από τον έλεγχο και τη γραμμή. Τον ρυθμό τον επιβεβαιώνουμε με τα δικά σας δείγματα, πριν δεσμευτούμε.
Η κάμερα δουλεύει μαζί με…
Ο οπτικός έλεγχος δίνει τη μεγαλύτερη αξία όταν δένεται με τα υπόλοιπα μηχανήματα της γραμμής σας.
Ξέρατε ότι…
- …η ίδια κάμερα μπορεί να διαβάζει τον κωδικό και ταυτόχρονα να ελέγχει ότι η ετικέτα είναι ίσια;
- …μια κάμερα 3D μετρά τις διαστάσεις ενός δέματος χωρίς να το σταματήσει;
Πείτε μας τι θέλετε να ελέγχετε
Θα σας προτείνουμε την κάμερα και τη ρύθμιση που ταιριάζουν στη γραμμή σας.
